Hovedfunktioner og applikationer

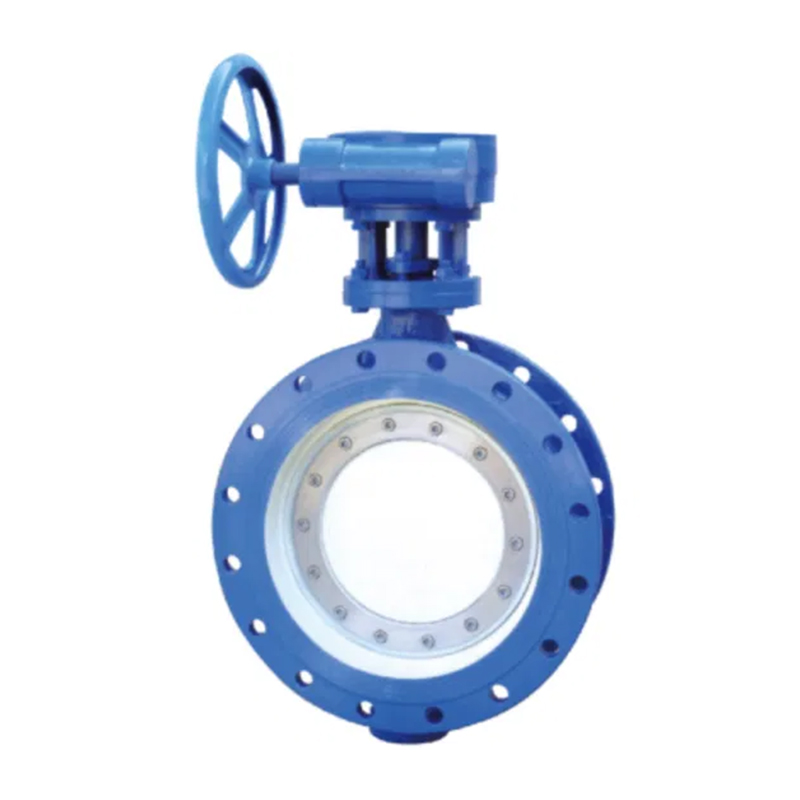

MD Mining Explosionsikker elektrisk sommerfuglventil bruges til vandrørledninger såsom kulmine brandbeskyttelse og miljøoprensning. Der er to typer: delt type og integreret type:
Efter at have været brugt i forbindelse med KXBC Mining Explosion-Proof Valve Electric Device Control Box, kan den elektriske sommerfuglventil tilsluttes til DCS-systemet for at opnå
Automatiseret kontrol af gasledninger;
Den integrerede elektriske sommerfuglventil leveres med et kontrolsystem, der kan tændes og slukkes eller er fjernt på kroppen, hvilket opnår fjernskift eller justering uden behov for en separat kontrolboks.
Modbus, Profibus og anden buskommunikation kan konfigureres med 485 busgrænseflade for at opnå datakommunikation.
Henrettelsesstandarder
Design og fremstilling | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 | |
Rørledningsforbindelse | GB9113.1 ~ GB9113.4-2000 | |
Inspektion og test | GB/T 13927-2008 JB/T9092-1999 |
Hoved tekniske parametre
Mine flammesikre elektrisk sommerfuglventilmodel | MD | |
Mine Electric Butterfly Valve fås i forskellige former | Splittype, ét stykke type | |
Valgfri funktion af elektrisk sommerfuglventil til minedrift | Flammefast switch -type, flammeproof justeringstype | |
Elektrisk sommerfuglventil er velegnet til medium og temperatur | Vand, olie; ≤120 ℃ | |
Spænding | 380/660V | |
Nominel diameter | Dn50 ~ DN1200 | |
Nominelt pres | Pn1.0mpa ~ pn1.6mpa |
Strukturelt skematisk diagram
Udvælgelsestabel til forbindelsesstørrelser og relaterede minedrifteksplosionssikre ventilelektriske enheder
Hoveddimensioner af elektrisk sommerfuglventil (MM) | Hovedparametre for mineseksplosionssikker elektrisk enhed | |||||||||
DN | L | PN10 | PN16 | Specifikation og model | Spænding (V) | Power (KW) | ||||
φd | φd1 | n-φd | φd | φd1 | n-φd | |||||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | QMB9-0.85G-integration uden behov for en separat kontrolboks QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | QMB9-0.85G-integration uden behov for en separat kontrolboks QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | QMB15-0.6G integration uden behov for en separat kontrolboks QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | QMB15-0.6G integration uden behov for en separat kontrolboks QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | QMB25-0.6G-integration uden behov for en separat kontrolboks QB/QYB20 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | QMB25-0.6G-integration uden behov for en separat kontrolboks QB/QBY30 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | QB/QBY40 | 380/660 | 0.18 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | QB/QBY90 | 380/660 | 0.25 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | QB/QBY120 | 380/660 | 0.37 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | ZB/ZBY15 | 380/660 | 0.37 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | ZB/ZBY20 | 380/660 | 0.55 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | ZB/ZBY20 | 380/660 | 0.55 |
500 | 229 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | ZB/ZBY30 | 380/660 | 0.75 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | ZB/ZBY45 | 380/660 | 1.1 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | ZB/ZBY60 | 380/660 | 1.5 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | ZB/ZBY60 | 380/660 | 1.5 |
900 | 330 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | ZB/ZBY90 | 380/660 | 2.2 |
1000 | 410 | 1230 | 1160 | 28-33 | 1255 | 1170 | 28-39 | ZB/ZBY120 | 380/660 | 3 |
1200 | 470 | 1455 | 1380 | 32-33 | 1485 | 1390 | 32-39 | ZB/ZBY120 | 380/660 | 3 |
