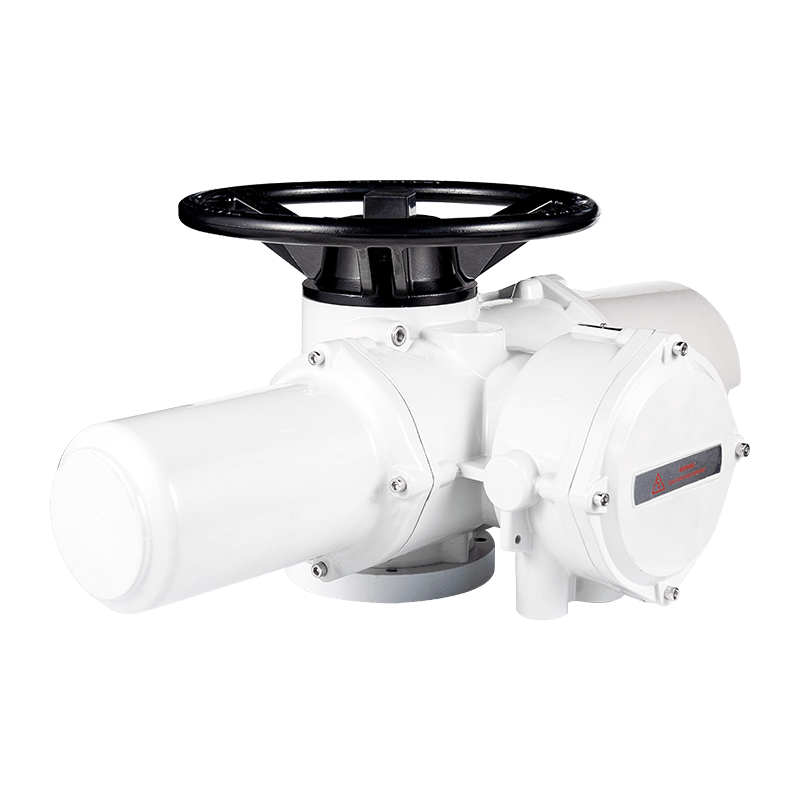

ENK, AKZ trefasede præstationsdata
Model | Output drejningsmoment (NM) | Outputhastighed (RPM) | Forsyningsspænding (V) | Power fase -nummer (PH) | Frekvens (Hz) | Nominel magt (KW) | Bedømt strøm (a) | Referencevægt (kg) |
AK18 | 100 | 18 | 380 | 3 | 50 | 0.25 | 0.76 | 30 |
24 | 380 | 3 | 50 | 0.25 | 0.76 | |||
36 | 380 | 3 | 50 | 0.37 | 1.07 | |||
48 | 380 | 3 | 50 | 0.37 | 1.07 | |||
150 | 18 | 380 | 3 | 50 | 0.37 | 1.07 | ||
24 | 380 | 3 | 50 | 0.37 | 1.07 | |||
36 | 380 | 3 | 50 | 0.55 | 1.54 | |||
48 | 380 | 3 | 50 | 0.55 | 1.54 | |||
AK25 | 200 | 18 | 380 | 3 | 50 | 0.55 | 1.54 | 46 |
24 | 380 | 3 | 50 | 0.75 | 1.99 | |||
36 | 380 | 3 | 50 | 1.1 | 2.8 | |||
48 | 380 | 3 | 50 | 1.1 | 2.8 | |||
300 | 18 | 380 | 3 | 50 | 0.75 | 1.99 | ||
24 | 380 | 3 | 50 | 1.1 | 2.8 | |||
36 | 380 | 3 | 50 | 1.5 | 3.65 | |||
48 | 380 | 3 | 50 | 1.5 | 3.65 | |||
AK35 | 500 | 18 | 380 | 3 | 50 | 1.5 | 3.65 | 69 |
24 | 380 | 3 | 50 | 1.5 | 3.65 | |||
36 | 380 | 3 | 50 | 2.2 | 5.05 | |||
48 | 380 | 3 | 50 | 2.2 | 5.05 | |||
600 | 18 | 380 | 3 | 50 | 1.5 | 3.65 | ||
24 | 380 | 3 | 50 | 1.5 | 3.65 | |||
36 | 380 | 3 | 50 | 2.2 | 5.05 | |||
48 | 380 | 3 | 50 | 2.2 | 5.05 | |||
AK40 | 900 | 18 | 380 | 3 | 50 | 2.2 | 5.05 | 190 |
24 | 380 | 3 | 50 | 2.2 | 5.05 | |||
36 | 380 | 3 | 50 | 3 | 6.64 | |||
1200 | 18 | 380 | 3 | 50 | 2.2 | 5.05 | ||
24 | 380 | 3 | 50 | 3 | 6.64 | |||
36 | 380 | 3 | 50 | 4 | 8.62 | |||
AK70 | 1800 | 18 | 380 | 3 | 50 | 4 | 8.62 | 200 |
24 | 380 | 3 | 50 | 4 | 8.62 | |||
36 | 380 | 3 | 50 | 5.5 | 11.5 | |||
AK90 | 2500 | 18 | 380 | 3 | 50 | 4 | 8.62 | 203 |
24 | 380 | 3 | 50 | 5.5 | 11.5 | |||
36 | 380 | 3 | 50 | 7.5 | 15.3 | |||
AK95 | 3000 | 18 | 380 | 3 | 50 | 5.5 | 11.5 | 205 |
24 | 380 | 3 | 50 | 7.5 | 15.3 | |||
36 | 380 | 3 | 50 | 10 | 19.5 |
AKS enfaset aktuatorpræstationsdata
Model | Output drejningsmoment (NM) | Outputhastighed (RPM) | Forsyningsspænding (V) | Power fase -nummer (PH) | Frekvens (Hz) | Nominel magt (KW) | Bedømt strøm (a) | Referencevægt (kg) |
AKS18 | 100 | 18 | 220 | 2 | 50 | 0.2 | 1.7 | 30 |
24 | 220 | 2 | 50 | 0.2 | 1.7 | |||
36 | 220 | 2 | 50 | 0.2 | 1.7 | |||
150 | 18 | 220 | 2 | 50 | 0.2 | 1.7 | ||
24 | 220 | 2 | 50 | 0.2 | 1.7 | |||
36 | 220 | 2 | 50 | 0.2 | 1.7 | |||
AKS25 | 200 | 18 | 220 | 2 | 50 | 0.9 | 6.5 | 46 |
24 | 220 | 2 | 50 | 0.9 | 6.5 | |||
36 | 220 | 2 | 50 | 0.9 | 6.5 | |||
300 | 18 | 220 | 2 | 50 | 1.1 | 7 | ||
24 | 220 | 2 | 50 | 1.1 | 7.7 | |||
36 | 220 | 2 | 50 | 1.1 | 7.7 |
AK, AKZ aktuator Eksterne dimensioner
AK18-40 Type
Aktuatorparametre \ aktuatorspecifikationer | A | B | C | D | E | F |
AK18 | 320 | 425 | 305 | 360 | 270 | 630 |
AK25 | 360 | 460 | 330 | 395 | 355 | 750 |
AK35 | 420 | 515 | 365 | 400 | 360 | 760 |
AK40 | 850 | 785 | 480 | 510 | 480 | 990 |
AK70-95 Type

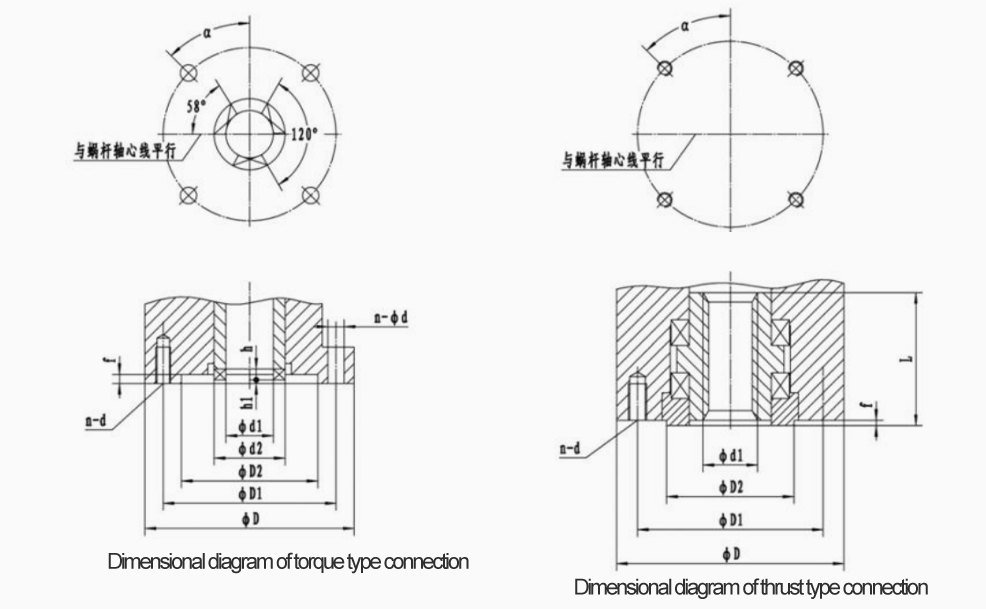

AK, AKZ aktuatorflangestørrelse
Momentype Forbindelsesstørrelse (JB2920)
Aktuatorparametre \ aktuatorspecifikationer | D | D1 | D2 | di | D2 | d | h | Hej | f | b |
AK18 | φ145 | Φ120 | φ90 | φ30 | φ45 | 4-M10 | 11.5 | 2 | 5 | 23.5 |
AK25 | φ185 | φ160 | φ125 | φ42 | φ58 | 4-M12 | 10.5 | 2 | 5 | 25 |
AK35 | φ225 | φ195 | φ150 | φ50 | φ72 | 4-M16 | 14 | 2 | 5 | 24 |
AK40 | φ275 | φ235 | φ180 | φ62 | φ82 | 4-φ22 | 14 | 2 | 5 | 21 |
AK70-95 | φ330 | φ285 | φ220 | φ72 | φ98 | 4-φ26 | 16 | 2 | 6 | 30 |
Push Type Connection Størrelse (GB12222)
Aktuatorparametre \ aktuatorspecifikationer | Flangnummer | D | D1 | D2 (F8) | f | d (max) | d | L | n | α |
AK18 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 ° |
AK25 | F14 | 175 | 140 | 100 | 4 | T36 | M16 | 55 | ||
AK35 | F16 | 210 | 165 | 130 | 5 | T44 | M20 | 70 | ||
AK40 | F25 | 300 | 254 | 200 | T60 | M16 | 90 | 8 | 22,5 ° | |
AK70-95 | F30 | 350 | 298 | 230 | T70 | M20 | 110 |
Sammenligningsdiagram over AK- og AKZ -ledningsterminaler
Terminal blok serienummer | Definition af terminalblok | Terminal blok serienummer | Navn på terminalblokken | Terminal blok serienummer | Navn på terminalblokken |
Grunding karakter (jordforbindelse) | 16 | S7 Hold Relæ 1 End* | 31 | ||
1 | 380VAC1 ** | 17 | S7 Hold relæ 2* | 32 | |
2 | 380VAC2 ** | 18 | S8 Hold relæ 1 END* | 33 | Fjernlukning |
3 | 380VAC3 ** | 19 | S8 Hold relæ 2 -terminaler* | 34 | Hold/stop |
4 | DC strømforsyning 0V (24V DC strømforsyning "-" Output) | 20 | S9 Hold relæ 1 END* | 35 | Åben eksternt |
21 | S9 Hold relæ 2 -terminaler* | 36 | |||
5 | DC strømforsyning 24V (24V DC strømforsyning "" Output) | 22 | 4-20MA Ventil Position Feedback Aktuel output | 37 | Manuel/automatisk højspændings fælles side* |
23 | 4-20MA ventil position feedback Aktuel output- | 38 | Fjerntliggende højspændingsleder* | ||
6 | S1 Relay End 1 (åben på plads) | 24 | 39 | Manuel/automatisk lavspænding fælles side* | |
7 | S1 Relæ 2 slutter (åben på plads) | 25 | Emergency Action (ESD) | 40 | S6 Relæ Common Terminal (fejlalarm) |
8 | S2 relæ 1 ende (slukket på plads) | 26 | 4-20MA Ventil Positionskontrol Aktuel input | 41 | S6 Relay End 1 (fejlalarm) |
9 | S2 Relæ 2 slutter (slukket på plads) | 27 | 4-20MA Ventil Positionskontrol Aktuel input- | 42 | S6 Relæterminal 2 (fejlalarm) |
10 | S3 Relæterminal 1 (åbent drejningsmoment) | 28 | Manuel/automatisk signalvælger | 43 | |
11 | S3 Relæterminal 2 (åbent drejningsmoment) | 29 | S10 Hold Relay 1 End* | ||
12 | S4 Relæ 1 END (OFF -drejningsmoment) | 30 | S10 Hold Relæ 2 -terminaler* | ||
13 | S4 Relæ 2 slutter (drejningsmoment fra) | Advare! Før du opretter forbindelse til strømforsyningen, skal du henvise til den nominelle spændingsværdi på den elektriske aktuatorens navneskilt. Når strømforsyningen er trefaset 380V , Tilslut nr. 1.2.3-terminalen, og når strømforsyningen er enfase 220V, skal du tilslutte den nr. 1.2-terminal. | |||
14 | S5 Relæ 1 End (Field/Remote Control) | ||||
15 | S5 Relay 2 Ends (felt/fjernbetjening) |
AK-ledningskabelindløbsstørrelsesspecifikationer: Det midterste indløb er NPT1-halvdelen, og de to indløbsporte på begge sider er NPT1.
Fire trefasede (380VAC/50Hz) effektterminaler og tre enfase (220VAC/50Hz) strømterminaler med en specifikation af M5. Der er i alt 43 signalterminaler med en specifikation af M4.
Intelligent switch Type: 3-core netledning; Kontroltråd 3-core; 15 kernesignalkabel.
Bemærk: Hvis du har brug for at udvide flere statusindikatorkontakter eller buskontrol og have særlige krav, skal du kontakte leverandøren eller vores virksomhed.3
