Kort introduktion

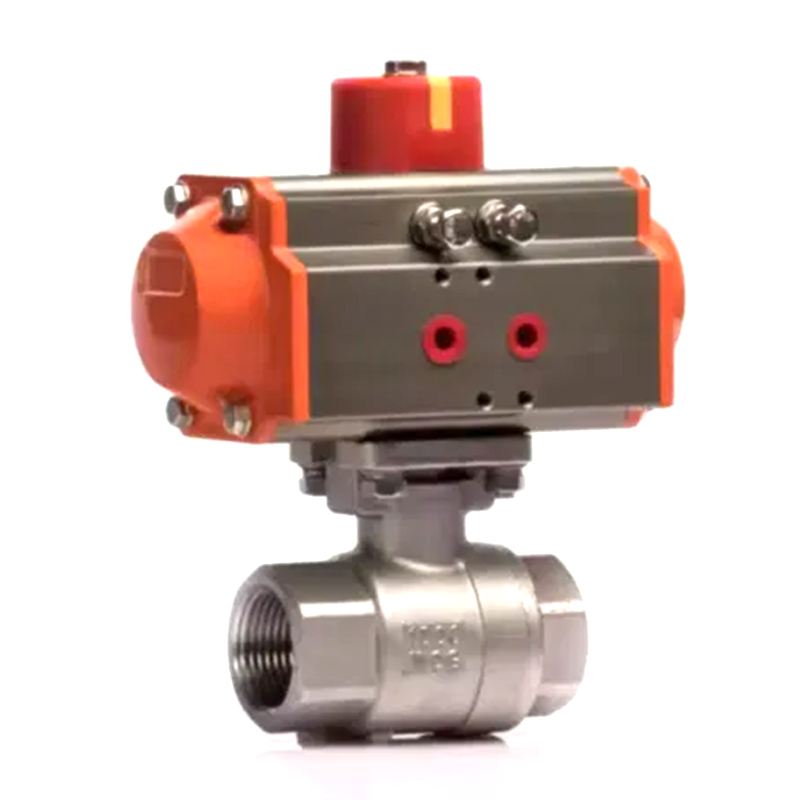

Q611F pneumatisk gevindskølingsventil og rumpe svejset forbindelsesboldventilkrop støbes ved hjælp af avanceret teknologi introduceret fra Taiwan, med en rimelig struktur og smukt udseende; Ventilsædet vedtager en elastisk tætningsstruktur, som er pålidelig i forsegling og let at åbne og lukke; Ventilstammen vedtager en bundmonteret struktur med omvendt tætning, og ventilstammen vil ikke blive skyllet ud, når ventilkammeret er unormalt under tryk. To stykker og tre stykker kugleventiler kan også forbindes med Butt Welding (BW) og Socket Welding (SW), og begge kan udstyres med International Standard ISO -beslagsplatforme og låseenheder. Den tre stykker kugleventil har et lille volumen og er sammensat af tre dele af ventilhuset. Det klemmes mellem den midterste ventilkrop og kugleventilen fra begge ender med fire længere bolte. Dets fordel er, at der under vedligeholdelse og demontering ikke er behov for at adskille rørledningstrådene, og de fire bolte kan fjernes direkte, og den midterste del af ventilkroppen kan tages ud. Velegnet til lille volumen og smalle rumapplikationer i lette industriprodukter. Det har lille størrelse, enkel matching og høj strømningskapacitet, især velegnet til situationer, hvor mediet er viskøst, indeholder partikler og har fiberegenskaber. Pneumatiske gevindventiler er vidt brugt i industrielle automatiske kontrolsystemer i industrier som fødevarer, miljøbeskyttelse, lysindustri, olie, papirfremstilling, kemiteknik, undervisning og forskningsudstyr og strøm.
Teknisk parameter
| Pneumatisk aktuator Valgfri funktioner | Dobbeltvirkende, enkeltvirkende |
| Pneumatiske aktuator Valgfrie modeller | På serien, AW -serien |
| Magnetventilspænding | AC110V, AC220V, AC24V, DC24V |
| Luftkildens tryk | 2bar-8bar |
| Nominel diameter | Dn15mm ~ dn100mm |
| Nominelt pres | Pn0.1mpa ~ pn1.6mpa |
| Relevant temperatur | PTFE: -30- 1200 ppl: ≤350ºC metalforsegling: ≤4500 |
| Forbindelse | Tråd |
| Ventilkropsmateriale | 304, 316, 316L |
| Ventilplademateriale | 304, 316, 316L |
| Ventilsædet foring | Ptfe, ppl, metalforsegling |
| Relevante medier | Vand, olie, syre, viskøs væske, opslæmningsmedium osv. |
Hoveddimensionstabel
| Dn | L | H | D1 | D2 | |
| mm | tomme | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2* | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
