Kort introduktion

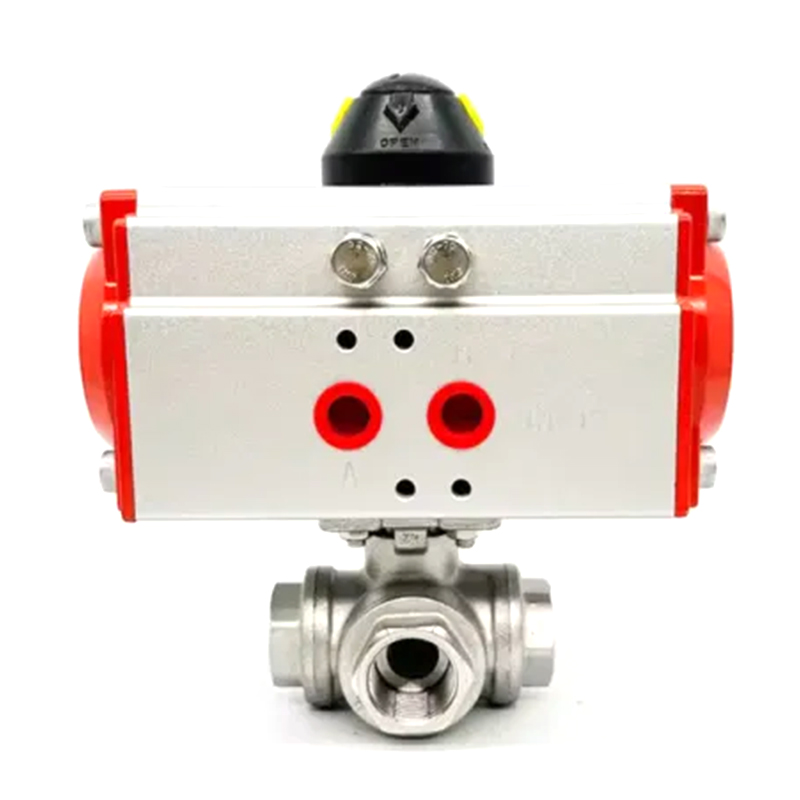

Q614/15F pneumatisk tre-vejs intern trådkugleventil kan L-formes eller T-formes. L-formet (Q614F) trevejskugleventil bruges til at skifte strømningsretning for mediet og kan forbinde to vinkelrette kanaler; T-formet (q615f) tre-vejs kugleventil bruges til medium afledning, sammenløb og strømningsretningskontakt. T-formet trevejs kan gøre tre kanaler forbundet eller forbinde to af dem. Pneumatisk trevejskugleventil vedtager generelt to-sædet struktur og kan også vedtage fire-sædet struktur i henhold til brugerkrav. Det er vidt brugt i vandforsyning, petrokemisk, metallurgi, minedrift, tekstil, energi, papirfremstilling, mad, stål og andre rørledningssystemer for at skifte strømningsretning for mediet og aflede eller blande mediet.
Teknisk parameter
Pneumatisk aktuator Valgfri funktioner | Dobbeltvirkende, enkeltvirkende |
Pneumatiske aktuator Valgfrie modeller | På serien, AW -serien |
Magnetventilspænding | AC110V, AC220V, AC24V, DC24V |
Luftkildens tryk | 2bar ~ 8bar |
Nominel diameter | DN15MM ~ DN50MM |
Nominelt pres | PN0.1MPa-PN1.6MPa |
Relevant temperatur | PTFE: -30 ~ 120ºC PPL: ≤350ºC metalforsegling: ≤450ºC |
Forbindelse | Tråd |
Ventilkropsmateriale | 304, 316, 316L |
Ventilplademateriale | 304, 316, 316L |
Ventilsædet foring | Ptfe, ppl, metalforsegling |
Relevante medier | Vand, olie, syre, viskøs væske, opslæmningsmedium osv. |
L-formet hoveddimensionstabel
DN (mm) | d | L | H |
15 | 12.7 | 64 | 53 |
20 | 16.0 | 76 | 63 |
25 | 20.0 | 87 | 66 |
32 | 25.0 | 96 | 81 |
40 | 32.0 | 114 | 83 |
50 | 38.1 | 142 | 96 |
T-formet hoveddimensionstabel
DN (mm) | d | L | H |
15 | 12.7 | 75 | 59 |
20 | 16 | 85 | 64 |
25 | 20 | 100 | 80 |
32 | 25 | 115 | 90 |
40 | 32 | 125 | 96 |
50 | 38.1 | 148 | 106 |
