PXW minedrift vandfordelingsventil

Få et tilbud

Hovedfunktioner og applikationer

PXW -serien minedrift af vandfordelingsventilen bruges hovedsageligt til vandfordeling i forskellige sugbrønde af underjordiske pumpeværelser i kulminer og kan også bruges til mineralforarbejdning, udladning af vandbehandling osv.
PXWI -serien manuel vandfordelingsventil er et forbedret design baseret på den originale vandfordelingsventil PZ1, med god tætningspræstation, let rengøring og fleksibel drift
Egenskaber såsom livlighed og arbejdsbesparende.

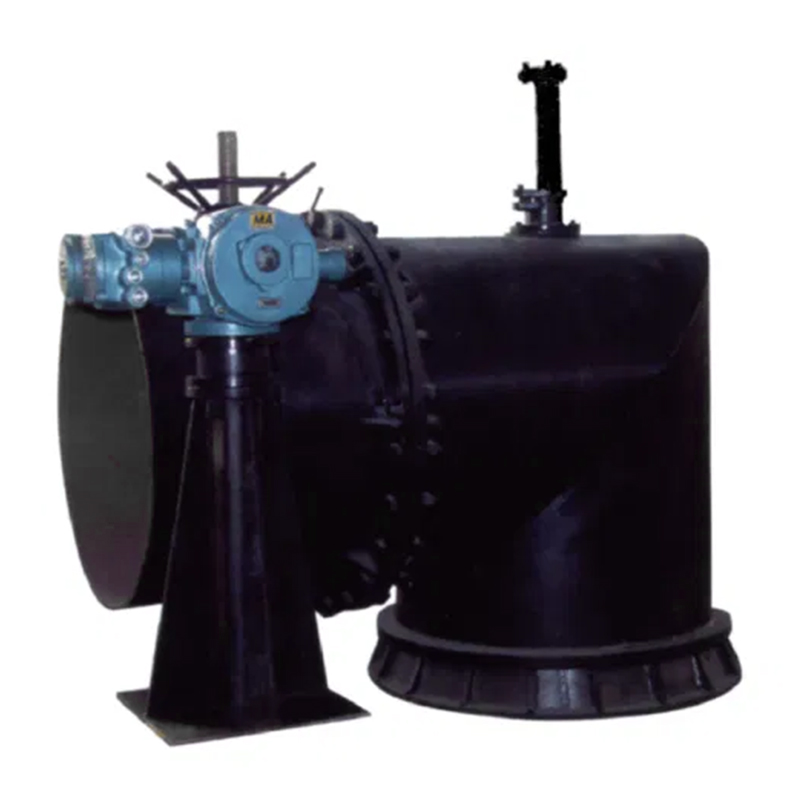

PXWI Electric Water Distribution Valve er en miningeksplosionsikker ventilelektrisk enhed, der er tilføjet til PXWI-manuel vandfordelingsventil, der har en delt type og en enkelt type
Der er to typer holdninger:
Efter at have været brugt i forbindelse med KXBC Mining Explosion-Proof Valve Electric Device Control Box, kan den elektriske vandfordelingsventil tilsluttes til DCS-systemet for at opnå
Automationskontrol af underjordisk vandpumpe i kulminer;
Den integrerede elektriske vandfordelingsventil leveres med et kontrolsystem, der kan tændes og slukkes eller fjernstyres på kroppen uden behov for en separat kontrolboks.
Modbus, Profibus og anden buskommunikation kan konfigureres med 485 busgrænseflade for at opnå datakommunikation.

Hovedpræstationsspecifikationer

Model	PXWII (i) -400	PXWII (i) -500	PXWII (i) -600	PXWII (i) -800	PXWII (i) -1000	PXWII (I) -1200
Nominel diameter (MM)	400	500	600	800	1000	1200
Relevant medium og temperatur	Vand≤80 ° C.
Driftsslag (MM)	220	220	290	300	350	350
Nominelt tryk (MPA)	0,1 (testtryk 0,25)
Eksplosionsikkert ventiler til distributionsminer	ZB20-24 ZBY20-24	ZB20-24 ZBY20-24	ZB30-24 ZBY30-24	ZB30-24 ZBY30-24	ZB45-24 ZBY45-24	ZB60-24 Zby60-24
Elektrisk enhedsmodel “	0.55	0.55	0.75	0.75	1.1	1.5

Hovedforbindelsesdimensioner og relaterede parametre

Ventilmodel	Dn	D	D1	D2	D3	d	H1	H1	H2	H3	H4
PXW II. (I) -400	400	540	495	90	120	35	1066	250	462	523	1250
PXW II. (I) -500	500	640	600	90	120	35	1066	300	512	673	1250
PXW II. (I) -600	600	760	705	90	135	45	1066	350	602	768	1250
PXW II. (I) -800	800	960	920	90	135	45	1066	450	702	868	1250
PXW II. (I) -1000	1000	1160	1120	110	160	50	1315	550	842	1119	1500
PXW II. (I) -1200	1200	1450	1380	110	160	50	1315	600	1010	1300	1500

Ventilmodel	A1	A2	B1	B2	C	C1	C2	N × D1	N × D2	N × D3	N × D4
PXW II. (I) -400	300	300	400	400	410	260	70	4 × F19	2 × F15	4 × F17	16 × F23
PXW II. (I) -500	300	300	400	400	470	340	70	4 × F19	2 × F15	4 × F17	16 × F23
PXW II. (I) -600	300	300	400	400	520	360	80	4 × F19	2 × F19	4 × F17	20 × F25
PXW II. (I) -800	300	300	400	400	625	460	80	4 × F19	2 × F19	4 × F17	24 × F30
PXW II. (I) -1000	400	400	500	500	720	560	100	4 × F19	2 × F19	6 × F22	27 × F30
PXW II. (I) -1200	400	400	500	500	820	660	100	4 × F19	2 × F19	6 × F22	30 × F30

Instruktioner til brug af højde dimensioner

Højdeforskellen H mellem bundpladehøjden af vandpumperummet og indløbshøjden af vandtanken (eller vandfordelingskanal) såvel som længden af h for forbindelsesstangen overvejes i dette design i fire forskellige scenarier, Og brugerenheden vælger i henhold til den faktiske situation. Hvis værdien af H kan specificeres, når du afgiver en ordre, skal du fremstille i henhold til kravene til bestillingsenheden. Hvis det ikke er i stand til at tilvejebringe, skal længden af forbindelsesstangen leveres til H = 5000 mm, og flangen i den ene ende af forbindelsesstangen skal svejses på stedet i henhold til faktiske behov.
