Kort introduktion

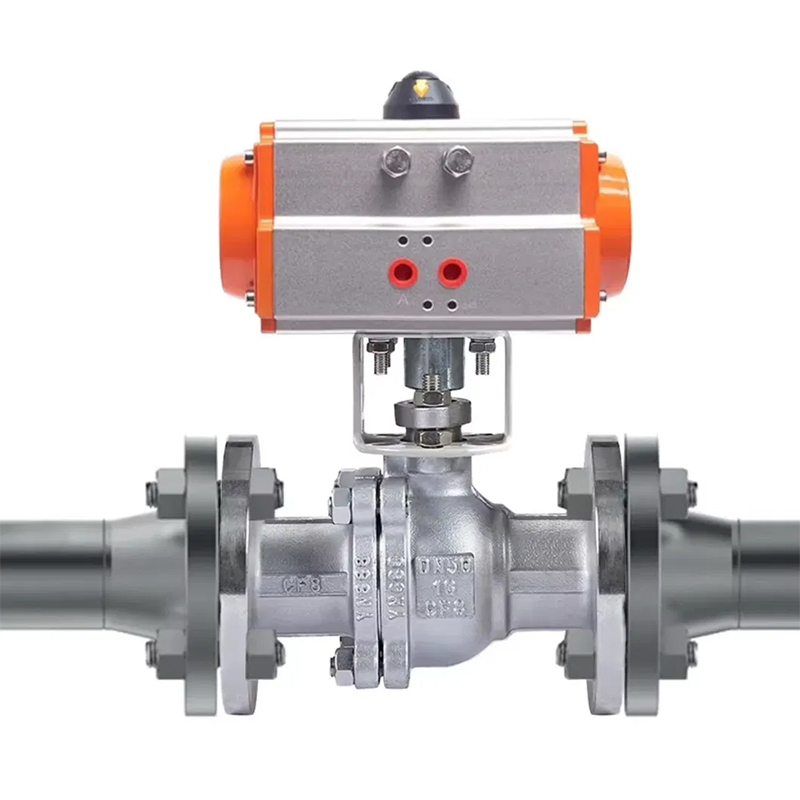

Q641F Flangekugleventil har den samme 90-graders rotationsløftning, med et cirkulært gennem hul eller kanal, der passerer gennem dens akse. Forholdet mellem den sfæriske overflade og kanalåbningen skal være sådan, at når kuglen roterer 90 grader, skal indløbet og udløbet alle præsentere en sfærisk overflade og derved skære strømmen af.
Den pneumatiske flangekugleventil skal kun betjenes ved at dreje luften 90 grader og et meget lille drejningsmoment for at lukke tæt. Ventillegemets fuldstændigt indre hulrum giver en meget lille modstand og en lige strømningskanal for mediet. Det antages generelt, at kugleventilen er velegnet til direkte åbning og lukning, men udviklingen i de senere år har designet kugleventilen for at få den til at få funktionen til at throttling og kontrollere strømmen. De vigtigste træk ved kugleventilen er dens kompakte struktur, let drift og vedligeholdelse, der er egnet til generelle arbejdsmedier såsom vand, opløsningsmidler, syrer og naturgas og også egnet til medier med barske arbejdsforhold, såsom ilt, hydrogenperoxid, metan og ethylen. Boldventilkroppen kan være integreret eller kombineret.
Teknisk parameter
Pneumatisk aktuator Valgfri funktioner | Dobbeltvirkende, enkeltvirkende |
Pneumatiske aktuator Valgfrie modeller | På serien, AW -serien |
Magnetventilspænding | AC110V, AC220V, AC24V, DC24V |
Luftkildens tryk | 2bar-8bar |
Nominel diameter | DN15MM-DN200MM |
Nominelt pres | Pn1.0mpa ~ pn2.5mpa |
Relevant temperatur | PTFE: -30- 120ºC PPL: ≤350ºC metalforsegling: ≤450ºC |
Forbindelse | Flange |
Ventilkropsmateriale | Støbejern, støbt stål, 304, 316, 316L |
Ventilplademateriale | 304, 316, 316L |
Ventilsædet foring | Ptfe, ppl, metalforsegling |
Relevante medier | Vand, olie, syre, viskøs væske, opslæmningsmedium osv. |
Hoveddimensionstabel
DN (mm) | L | 1,0MPa | 1,6MPa | 2,5MPa | |||||||||
L | D | D1 | n-φd | L | D | D1 | n-φd | L | D | D1 | n-φd | ||
15 | 15 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 |
20 | 20 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 |
25 | 25 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 |
32 | 32 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 |
40 | 40 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 |
50 | 50 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 |
65 | 65 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 8-φ18 |
80 | 80 | 250 | 195 | 160 | 4-φ18 | 250 | 195 | 160 | 8-φ18 | 250 | 195 | 160 | 8-φ18 |
100 | 100 | 280 | 215 | 180 | 8-φ18 | 280 | 215 | 180 | 8-φ18 | 280 | 230 | 190 | 8-φ23 |
125 | 125 | 320 | 245 | 210 | 8-φ18 | 320 | 245 | 210 | 8-φ18 | 320 | 270 | 220 | 8-φ25 |
150 | 150 | 360 | 280 | 240 | 8-φ23 | 360 | 280 | 240 | 8-φ23 | 360 | 300 | 250 | 8-φ25 |
200 | 200 | 400 | 335 | 295 | 8-φ23 | 400 | 335 | 295 | 12-φ23 | 400 | 360 | 310 | 12-As253 |
