Oversigt
Tjekventiler kaldes også omvendte strømningsventiler, ikke-returventiler, rygtrykventiler og envejsventiler. Denne type ventil åbnes og lukkes automatisk ved den kraft, der genereres af strømmen af mediet i rørledningen, og er en automatisk ventil. Hovedfunktionen af kontrolventilen i rørledningssystemet er at forhindre mediet i at flyde tilbage.
Kontroller ventiler har en række designstrukturer og er egnede til rørledninger med forskellige installationsformularer. H41H løftekontrolventiler kan kun bruges til horisontal installation af rørledninger.

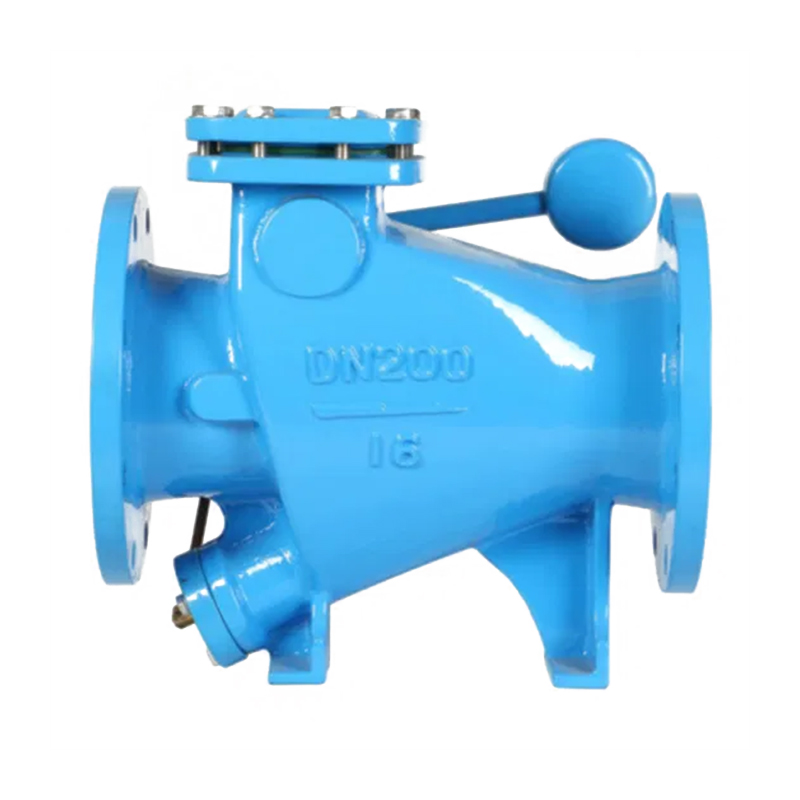

H44H enkelt-flap svingkontrolventiler kan bruges til både vandrette og lodrette rørledningsinstallationer.
H44H svingkontrolventiler med langsomme lukningsindretninger kan effektivt forhindre vandhammer forårsaget af strømafbrydelser.
MCV -kontrolventilstandarder
Designstandard | GB/T 12221-2005, GB/T 1222-2005, JB/T 12238-2008 | |||
Rørforbindelse | GB9113.1 ~ GB9113.4-2009 | |||
Teststandard | GB/T 13927-228, JB/T 9092-1999 | |||
Tryk | Testtryk | |||
Rollebesætning | Tætning (væske) | Tætning (gas) | Øvre tætning | |
Pn | 1,5 pn | 1,1 pn | 0,6MPa | 1,1 pn |
MCV -kontrolventiltegninger og parametre
PN (MPA) | DN Range (MM) |
PN16 | DN40 ~ DN400 |
PN25 | DN40 ~ DN400 |
PN40 | DN40 ~ DN400 |
PN64 | DN40 ~ DN300 |
PN100 | DN40 ~ DN300 |
PN160 | DN40 ~ DN300 |
