Tekniske funktioner

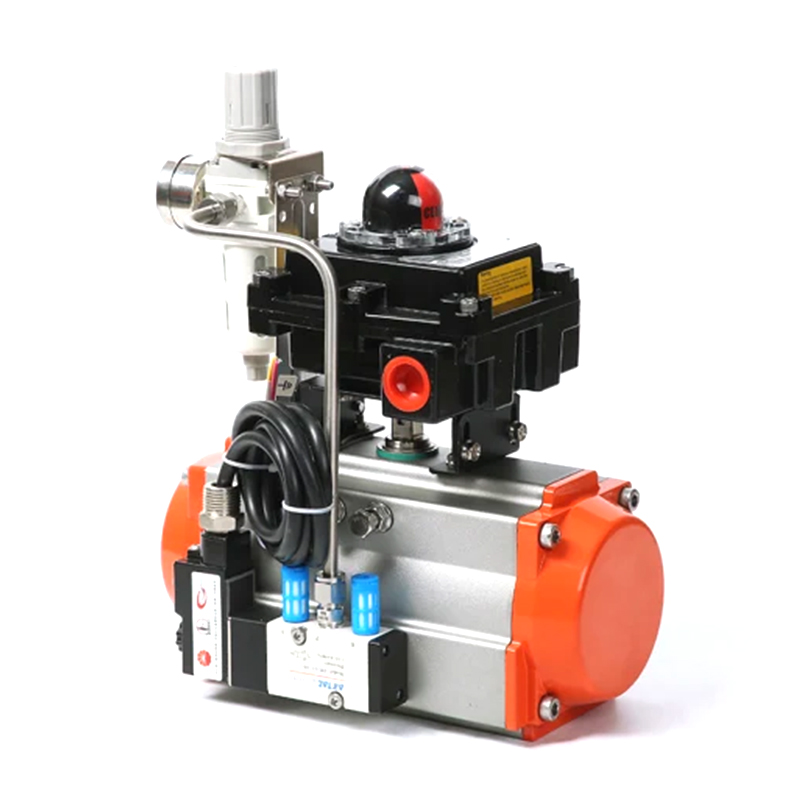

Hos serie bruger pneumatiske aktuatorer avanceret præcisionsbearbejdningsudstyr, materialer af høj kvalitet og industriel kunstdesignteknologi. Efter streng test og produktionslinjeoptimering har denne serie af aktuatorer fordelene ved glat og pålidelig drift, lang arbejdsliv, stort justerbart interval, høj anti-korrosionsydelse, fleksibel valg og omkostningseffektivitet.
Dele og materialer
Antal | Navn | Antal | Materiale | Antikorrosion | Valgfri |
1 | Indikatorskrue | 1 | Teknisk plast rustfrit stål | ||
2 | Indikator | 1 | Ingeniørplastik | ||
3 | Circlip | 1 | Rustfrit stål | ||
4 | skive | 1 | Rustfrit stål | ||
5 | Ekstern pakning | 1 | Ingeniørplastik | ||
6 | Cylinder | 1 | Aluminiumsprofil (6005-T5) | Hård anodisering osv. | |
7 | Indre pakning | 1 | Ingeniørplastik | ||
8 | Cam | 1 | 45 # stål | ||
9 | Øvre skaft O-ring | 1 | Nitrilgummi | Fluororubber/lav temperatur nitrilgummi | |
10 | Øvre skaftstøtte ring | 1 | Ingeniørplastik | ||
11 | Drivaksel | 1 | Legeringsstål | Nikkelfosfor | Rustfrit stål |
12 | Lavere skaftstøtte ring | 1 | Ingeniørplastik | ||
13 | Nedre skaft O-ring | 1 | Nitrilgummi | Fluororubber/lav temperatur nitrilgummi | |
14 | Justering af bolt O-ring | 2 | Nitrilgummi | Fluororubber/lav temperatur nitrilgummi | |
15 | Prop | 2 | Nitrilgummi | ||
16 | Nødder | 2 | Rustfrit stål | ||
17 | Justering af bolt | 2 | Rustfrit stål | ||
18 | stempel | 2 | Støbt aluminium | Oxidation | |
19 | Stempelguide | 2 | Ingeniørplastik | ||
20 | Stempel O-ring | 2 | Nitrilgummi | Fluororubber/lav temperatur nitrilgummi | |
21 | Stempelstøttring | 2 | Ingeniørplastik | ||
22 | forår | 0 ~ 12 | Forårstål | Elektroforetisk maling | |
23 | Slut cap o-ring | 2 | Nitrilgummi | Fluororubber/lav temperatur nitrilgummi | |
24 | Sluthætter | 2 | Støbt aluminium | Pulverbelægning osv. | |
25 | Sluthætte skrue | 8 | Rustfrit stål | ||
26 | Støvstik | 2 | plast |
Arbejdsprincip
Dobbeltvirkende aktuator
Enkelt fungerende aktuator
Dobbeltvirkende outputmoment
Model | Luftforsyningstryk (enhed: bar) | |||||||||
2 | 2.5 | 3 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | |
DA-32 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 11 | 12 |
DA-40 | 5 | 6 | 7 | 10 | 11 | 12 | 13 | 14 | 17 | 19 |
DA-52 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 24 | 28 | 32 |
DA-63 | 15 | 18 | 22 | 29 | 33 | 36 | 40 | 44 | 51 | 58 |
DA-75 | 20 | 25 | 30 | 40 | 45 | 50 | 55 | 60 | 70 | 80 |
DA-83 | 31 | 39 | 47 | 63 | 70 | 78 | 86 | 94 | 110 | 125 |
DA-92 | 45 | 56 | 68 | 90 | 102 | 113 | 124 | 135 | 158 | 181 |
DA-105 | 66 | 83 | 99 | 132 | 149 | 165 | 182 | 198 | 231 | 264 |
DA-125 | 100 | 125 | 150 | 200 | 226 | 251 | 276 | 301 | 351 | 401 |
DA-140 | 171 | 214 | 256 | 342 | 385 | 427 | 470 | 513 | 598 | 684 |
DA-160 | 266 | 332 | 399 | 532 | 598 | 665 | 731 | 798 | 931 | 1064 |
DA-190 | 426 | 532 | 638 | 851 | 958 | 1064 | 1170 | 1277 | 1490 | 7702 |
DA-210 | 532 | 665 | 798 | 1064 | 1197 | 1330 | 1463 | 1596 | 1862 | 2128 |
DA-240 | 769 | 962 | 1154 | 1539 | 1731 | 1924 | 2116 | 2308 | 2693 | 3078 |
DA-270 | 1170 | 1462 | 1754 | 2339 | 2632 | 2924 | 3216 | 3509 | 4094 | 4679 |
DA-300 | 1526 | 1908 | 2289 | 3052 | 3434 | 3815 | 4197 | 4578 | 5341 | 6104 |
DA-350 | 2285 | 2856 | 3427 | 4570 | 5141 | 5712 | 6283 | 6854 | 7997 | 9139 |
DA-400 | 3256 | 4070 | 4884 | 6512 | 7326 | 8140 | 8954 | 9768 | 11396 | 13024 |
Valg af dobbeltvirkende aktuator:
Under normale driftsbetingelser er sikkerhedsfaktoren for dobbeltvirkende aktuator 20%-30%.
Eksempel:
Ventilmoment = 100nm
Sikkerhedsmoment = 100x (1 30%) = 130nm
Luftkildepres = 5bar
I henhold til dobbeltvirkende drejningsmomenttabel er minimumsspecifikationen af dobbeltvirkende aktuator ADA105.
Enkelt fungerende output drejningsmoment

Outputmoment | Forårs'Output | ||||||||||||||||
Lufttryk | 2,5bar | 3baf | 4bar | 5bar | 6bar | 7bar | 8bar | ||||||||||
Model | Spring Antal | 0 ° | 90 | 0 ° | 90 | 0 ° | 90 | 0 ° | 90 ° | 0 ° | 90 ° | 0 ° | 90 ° | 0 ° | 90 ° | 90 ° | 0 ° |
Starteeeeeeee | Endeeeeeeee | Start | End | Start | End | Start | End | Start | End | Start | End | Start | End | Start | End | ||
ASR-40 | K2 | 1.3 | 2.7 | 5.0 | 1.4 | 75 | 3.1 | 9.8 | 4.5 | 7.5 | 4.8 | ||||||
ASR-52 | K5 | 5.7 | 3.8 | 7.6 | 5.7 | 6.2 | 4.3 | ||||||||||
K6 | 4.9 | 2.5 | 6.9 | 4.5 | 10.9 | 8.5 | 7.4 | 5 | |||||||||
K7 | 4.0 | 1.3 | 6.0 | 3.3 | 9.8 | 7.3 | 14.0 | 10.4 | 8.6 | 5.9 | |||||||
K8 | 5.2 | 2.0 | 9.2 | 6.0 | 13.2 | 9.1 | 17.2 | 14.1 | 9.9 | 6.7 | |||||||
K9 | 4.3 | 0.8 | 8.3 | 4.8 | 12.3 | 7.9 | 16.3 | 12.8 | 20.3 | 16.8 | 11.1 | 7.6 | |||||
K10 | 7.4 | 3.6 | 11.5 | 6.7 | 15.5 | 11.6 | 19.5 | 15.6 | 12.4 | 8.5 | |||||||
11 | 6.6 | 2.3 | 10.6 | 5.4 | 14.6 | 10.4 | 18.6 | 14.3 | 22.6 | 18.3 | 13.6 | 93 | |||||
K12 | 9.7 | 4.2 | 13.8 | 9.1 | 17.8 | 12.2 | 21.8 | 17.1 | 14.8 | 10.2 | |||||||
ASR-63 | K5 | 11.4 | 7.7 | 15.0 | 11.4 | 22.3 | 18.9 | 10.4 | 6.8 | ||||||||
K6 | 10.1 | 5.7 | 13.6 | 9.3 | 20.9 | 16.6 | 28.3 | 23.9 | 12.5 | 8.2 | |||||||
K7 | 8.6 | 3.6 | 12.5 | 7.2 | 19.5 | 14.5 | 26.8 | 21.9 | 14.6 | 9.6 | |||||||
K8 | 10.9 | 5.1 | 18.2 | 12.4 | 25.5 | 19.8 | 32.8 | 27.0 | 40.1 | 34.3 | 16.7 | 10.9 | |||||
K9 | 16.8 | 10.4 | 24.1 | 17.7 | 31.4 | 24.9 | 38.7 | 32.2 | 18.8 | 12.3 | |||||||
K10 | 14 | 8.2 | 22.8 | 15.6 | 30.0 | 22.8 | 37.3 | 30.1 | 44.7 | 37.4 | 20.9 | 13.7 | |||||
K11 | 21.5 | 13.5 | 28.7 | 20.7 | 36.0 | 28.0 | 43.3 | 35.3 | 22.9 | 15.0 | |||||||
K12 | 20.0 | 11.4 | 27.3 | 18.6 | 34.6 | 25.9 | 41.9 | 33.3 | 25.0 | 16.4 | |||||||
ASR-75 | K5 | 14.5 | 10.6 | 19.4 | 15.5 | 29.5 | 25.7 | 14.5 | 10.5 | ||||||||
K6 | 12.4 | 7.6 | 17.3 | 12.6 | 27.4 | 22.7 | 37.5 | 32.8 | 17.4 | 12.7 | |||||||
K7 | 10.4 | 4.8 | 15.2 | 9.7 | 25.3 | 19.9 | 35.4 | 29.9 | 20.3 | 14.8 | |||||||
K8 | 13.1 | 6.8 | 23.1 | 16.9 | 33.3 | 27.0 | 43.2 | 37.0 | 53.3 | 47.0 | 23.2 | 16.9 | |||||
K9 | 21.0 | 14.1 | 31.2 | 24.1 | 41.1 | 34.1 | 51.2 | 44.2 | 26.1 | 19.0 | |||||||
K10 | 19.0 | 11.1 | 28.8 | 21.2 | 39.0 | 31.2 | 49.1 | 41.2 | 59.1 | 51.2 | 29.0 | 21.1 | |||||
K11 | 27.0 | 18.3 | 37.0 | 28.3 | 47.0 | 38.4 | 57.0 | 48.4 | 31.9 | 23.2 | |||||||
K12 | 24.9 | 15.4 | 34.9 | 25.4 | 44.9 | 35.4 | 54.9 | 45.4 | 34.7 | 25.3 | |||||||
ASR-140 | K5 | 128 | 85 | 171 | 127 | 256 | 213 | 129 | 86 | ||||||||
K6 | 111 | 59 | 154 | 102 | 239 | 187 | 325 | 273 | 155 | 103 | |||||||
K7 | 94 | 33 | 137 | 76 | 222 | 162 | 308 | 247 | 181 | 120 | |||||||
K8 | 120 | 50 | 205 | 136 | 291 | 221 | 376 | 307 | 462 | 392 | 206 | 137 | |||||
K9 | 187 | 110 | 273 | 196 | 358 | 281 | 444 | 367 | 232 | 155 | |||||||
K10 | 170 | 84 | 256 | 169 | 341 | 255 | 427 | 340 | 512 | 426 | 258 | 172 | |||||
K11 | 238 | 143 | 324 | 229 | 409 | 314 | 495 | 400 | 284 | 189 | |||||||
K12 | 221 | 118 | 307 | 203 | 392 | 289 | 478 | 374 | 310 | 206 | |||||||
ASR-160 | K5 | 193 | 124 | 259 | 191 | 392 | 324 | 208 | 140 | ||||||||
K6 | 165 | 83 | 232 | 149 | 365 | 282 | 498 | 415 | 250 | 168 | |||||||
K7 | 137 | 41 | 203 | 107 | 336 | 240 | 469 | 373 | 292 | 196 | |||||||
K8 | 176 | 66 | 309 | 199 | 442 | 237 | 575 | 465 | 708 | 598 | 333 | 223 | |||||
K9 | 280 | 157 | 413 | 290 | 546 | 423 | 679 | 556 | 375 | 251 | |||||||
K10 | 253 | 115 | 386 | 248 | 519 | 381 | 652 | 514 | 785 | 647 | 417 | 279 | |||||
K11 | 358 | 207 | 491 | 340 | 624 | 473 | 757 | 606 | 458 | 307 | |||||||
K12 | 330 | 165 | 463 | 298 | 596 | 431 | 729 | 564 | 500 | 335 | |||||||
ASR-190 | K5 | 332 | 222 | 438 | 329 | 651 | 542 | 309 | 200 | ||||||||
K6 | 292 | 161 | 398 | 267 | 611 | 480 | 824 | 693 | 371 | 240 | |||||||
K7 | 252 | 99 | 358 | 205 | 571 | 418 | 784 | 631 | 433 | 280 | |||||||
K8 | 318 | 143 | 531 | 356 | 744 | 569 | 957 | 782 | 1169 | 995 | 495 | 320 | |||||
K9 | 491 | 295 | 704 | 507 | 917 | 720 | 1130 | 933 | 557 | 360 | |||||||
K10 | 451 | 233 | 664 | 446 | 877 | 658 | 1090 | 871 | 1302 | 1084 | 618 | 400 | |||||
K11 | 624 | 384 | 837 | 597 | 1050 | 809 | 1263 | 1022 | 680 | 440 | |||||||
K12 | 584 | 322 | 797 | 535 | 1010 | 748 | 1223 | 960 | 742 | 480 | |||||||
ASR-210 | K5 | 390 | 285 | 523 | 418 | 789 | 684 | 380 | 275 | ||||||||
K6 | 335 | 209 | 468 | 342 | 734 | 608 | 1000 | 874 | 456 | 330 | |||||||
K7 | 280 | 133 | 413 | 266 | 679 | 532 | 945 | 798 | 532 | 385 | |||||||
K8 | 358 | 190 | 624 | 456 | 890 | 722 | 1156 | 988 | 1422 | 1254 | 608 | 440 | |||||
K9 | 569 | 380 | 835 | 646 | 1101 | 912 | 1367 | 1178 | 684 | 495 | |||||||
K10 | 514 | 304 | 780 | 570 | 1046 | 836 | 1312 | 1102 | 1578 | 1368 | 760 | 550 | |||||
K11 | 725 | 494 | 991 | 760 | 1257 | 1026 | 1523 | 1292 | 836 | 605 | |||||||
K12 | 670 | 418 | 936 | 684 | 1202 | 950 | 1468 | 1216 | 912 | 660 |
