Kort introduktion
D941H Electric Hard Seal Flange Butterfly Valve vedtager et tre excentrisk design af hård tætningstruktur. Efter streng beregning har den "" -formede tætningsring al ingen friktion med sommerfuglpladen, der løser problemet med traditionelle excentriske sommerfuglventiler, der stadig har glidende kontaktfriktion på forseglingsoverfladen i øjeblikket af åbning og lukning fra 0 til 10 grader. Det opnår effekten af adskillelse af tætningsoverfladen af sommerfuglpladen i øjeblikket af åbning og forsegling i øjeblikket af lukning og udvider levetiden og opnår den gode tætningsydelse.
Forseglingsoverfladen på diskpladen er lavet af hårdt guldbærende koboltbaseret svejsning, som er slidbestandig. Den store størrelse skiveplade vedtager en rammestruktur med høj styrke, stort overstrømsområde og lav strømningsmodstand. Dens unikke struktur gør det muligt at afslutte "switch" ved blot at dreje ventilstammen 90 °. Derfor anvendes elektriske hårdt forseglede sommerfuglventiler i vid udstrækning i rørledninger til ætsende medier såsom metallurgi, elektricitet, olie, kemisk, luft, gas, brændbart gasser og vandforsyning og dræning med medium temperaturer ≤ 425 ℃, som den gode enhed til regulering Flow og afskæring af væsker. Produktet er i overensstemmelse med National GB/T13927-92 Valve Pressure Test Standard.
Teknisk parameter
Elektrisk aktuator Valgfri funktioner | Skiftende, integreret, justering, intelligent |
Elektriske aktuatorer fås i forskellige modeller | Q, DQ, QM, QC, AKQ -serien, Valgfri Z -serie med stor diameter, AK -serien, AK |
spænding | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominel diameter | Dn50mm ~ DN1200mm |
Nominelt pres | PN1,0MPa-PN2.5MPa |
Relevant temperatur | -30 ~ 425 ℃ |
Forbindelse | Flanget type |
Kropsmateriale | Kulstofstål, rustfrit stål |
Diskmateriale | Kulstofstål, rustfrit stål, legeringsstål osv. |
Sædeforing | Wolframcarbid, wolframcarbid, nikkellegering, grafitkomposit, PTFE |
Relevante medier | Vand, damp, olie, svagt ætsende medier osv. |

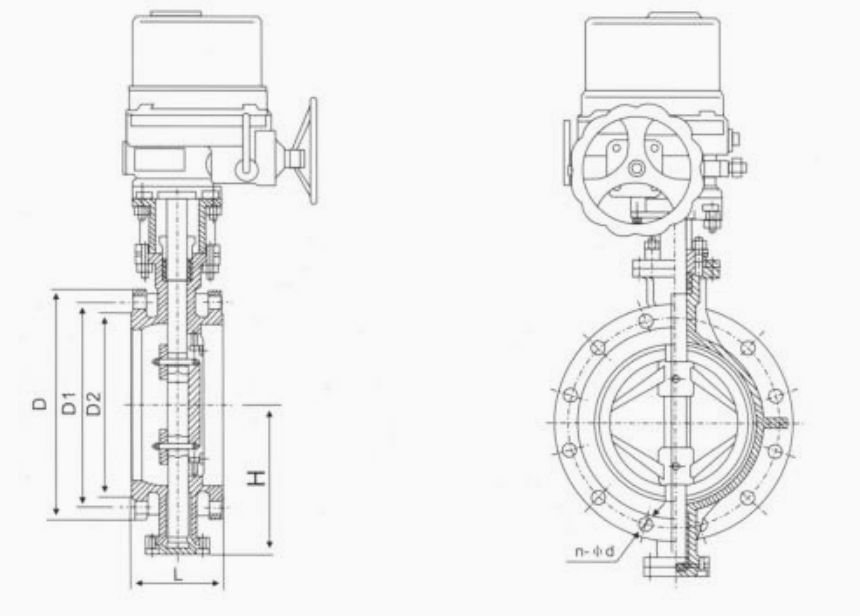

Hoveddimensionstabel
DN (mm) | L | H | 1.0MPa | 1,6MPa | ||||||
D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |||
50 | 108 | 320 | 160 | 125 | 100 | 4-φ18 | 160 | 125 | 99 | 4-φ18 |
65 | 112 | 370 | 195 | 145 | 120 | 4-φ18 | 180 | 145 | 118 | 4-φ18 |
80 | 114 | 370 | 215 | 160 | 135 | 8-φ18 | 195 | 160 | 132 | 8-φ18 |
100 | 127 | 370 | 245 | 180 | 155 | 8-φ18 | 215 | 180 | 156 | 8-φ18 |
125 | 140 | 420 | 280 | 210 | 185 | 8-φ18 | 245 | 210 | 184 | 8-φ23 |
150 | 140 | 505 | 335 | 240 | 210 | 8-φ23 | 280 | 240 | 211 | 12-φ23 |
200 | 152 | 610 | 390 | 295 | 265 | 8-φ23 | 335 | 295 | 266 | 12-φ26 |
250 | 165 | 665 | 440 | 350 | 320 | 12-φ23 | 390 | 355 | 319 | 12-φ26 |
300 | 178 | 755 | 460 | 400 | 368 | 12-φ23 | 460 | 410 | 370 | 16-φ26 |
350 | 190 | 860 | 500 | 460 | 428 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
400 | 216 | 890 | 565 | 515 | 482 | 16-φ25 | 580 | 525 | 480 | 16-φ30 |
450 | 222 | 966 | 615 | 565 | 532 | 20-φ25 | 640 | 585 | 530 | 20-φ30 |
