Kort introduktion

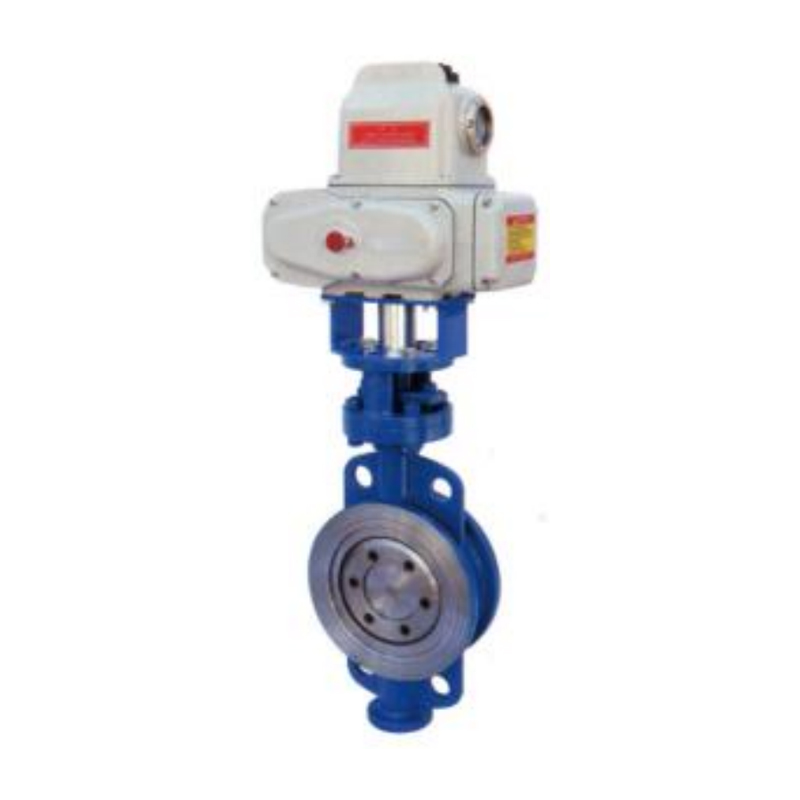

D971H Electric Hard Seal Butterfly Valve vedtager et tre excentrisk design af hård tætningstruktur. Efter streng beregning har "U" - formet tætningsring al ingen friktion med sommerfuglpladen, der løser problemet med traditionelle excentriske sommerfuglventiler, der stadig har glidende kontaktfriktion på forseglingsoverfladen ved åbning og lukning fra 0 til 10 grader . Det opnår effekten af adskillelse af tætningsoverfladen af sommerfuglpladen i øjeblikket af åbning og forsegling i øjeblikket af lukning og udvider levetiden og opnår den gode tætningsydelse.
Forseglingsoverfladen på diskpladen er lavet af hårdt guldbærende koboltbaseret svejsning, som er slidbestandig. Den store størrelse skiveplade vedtager en rammestruktur med høj styrke, stort overstrømsområde og lav strømningsmodstand. Dens unikke struktur gør det muligt at afslutte "switch" ved blot at dreje ventilstammen 90 °. Derfor anvendes elektriske hårdt forseglede sommerfuglventiler i vid udstrækning i rørledninger til ætsende medier såsom metallurgi, elektricitet, olie, kemisk, luft, gas, brændbart gasser og vandforsyning og dræning med medium temperaturer ≤ 425 ℃, som den gode enhed til regulering Flow og afskæring af væsker. Produktet er i overensstemmelse med National GB/T13927-92 Valve Pressure Test Standard.
Teknisk parameter
Elektrisk aktuator Valgfri funktioner | Skiftende, integreret, justering, intelligent |
Elektriske aktuatorer fås i forskellige modeller | Q, DQ, QM, QC, AKQ -serien, Valgfri Z -serie med stor diameter, AK -serien, AK |
Spænding | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominel diameter | Dn50mm ~ DN1200mm |
Nominelt pres | PN1,0MPa-PN2.5MPa |
Relevant temperatur | -30 ~ 425 ℃ |
Forbindelse | Par klemmetype |
Kropsmateriale | Kulstofstål, rustfrit stål |
Diskmateriale | Kulstofstål, rustfrit stål, legeringsstål osv. |
Sædeforing | Wolframcarbid, wolframcarbid, nikkellegering, grafitkomposit, PTFE |
Relevante medier | Vand, damp, olie, svagt ætsende medier osv. |
Hoveddimensionstabel
DN (mm) | 1.0MPa | 1,6MPa | ||||||||
L | H | D1 | D2 | n-φd | L | H | D1 | D2 | n-φd | |
40 | 33 | 76 | 110 | 85 | 4-φ18 | 33 | 76 | 110 | 85 | 4-φ18 |
50 | 43 | 85 | 125 | 100 | 4-φ18 | 43 | 85 | 125 | 100 | 4-φ18 |
65 | 46 | 95 | 145 | 120 | 4-φ18 | 46 | 95 | 145 | 120 | 4-φ18 |
80 | 49 | 110 | 160 | 135 | 4-φ18 | 64 | 110 | 160 | 135 | 8-φ18 |
100 | 56 | 122 | 180 | 155 | 8-φ18 | 64 | 122 | 180 | 155 | 8-φ18 |
125 | 64 | 138 | 210 | 185 | 8-φ18 | 70 | 138 | 210 | 185 | 8-φ18 |
150 | 70 | 158 | 240 | 210 | 8-φ22 | 76 | 158 | 240 | 210 | 8-φ22 |
200 | 71 | 188 | 295 | 265 | 8-φ22 | 89 | 188 | 295 | 265 | 12-φ22 |
250 | 76 | 224 | 350 | 320 | 12-φ22 | 114 | 224 | 350 | 320 | 12-φ26 |
300 | 83 | 254 | 400 | 368 | 12-φ22 | 114 | 254 | 400 | 368 | 12-φ26 |
350 | 92 | 288 | 460 | 428 | 16-φ22 | 127 | 288 | 460 | 428 | 16-φ26 |
400 | 102 | 320 | 515 | 482 | 16-φ26 | 140 | 320 | 515 | 482 | 16-φ30 |
450 | 114 | 350 | 565 | 532 | 20-φ26 | 152 | 350 | 565 | 532 | 20-φ30 |
500 | 127 | 388 | 620 | 585 | 20-φ26 | 152 | 388 | 620 | 585 | 20-φ33 |
600 | 154 | 440 | 725 | 685 | 20-φ30 | 178 | 440 | 725 | 685 | 20-φ36 |
700 | 165 | 488 | 940 | 800 | 24-φ30 | 229 | 488 | 840 | 800 | 24-φ30 |
800 | 190 | 572 | 950 | 905 | 24-φ33 | 241 | 572 | 950 | 905 | 24-φ39 |
900 | 203 | 628 | 1050 | 1005 | 28-φ33 | 241 | 628 | 1050 | 1005 | 28-φ39 |
1000 | 216 | 698 | 1160 | 1115 | 28-φ36 | 300 | 698 | 1160 | 1115 | 28-φ42 |
1200 | 254 | 810 | 1380 | 1325 | 32-φ39 | 360 | 810 | 1380 | 1325 | 32-φ48 |
1400 | 279 | 940 | 1590 | 1525 | 36-φ42 | 390 | 940 | 1590 | 1525 | 36-φ48 |
1600 | 318 | 1060 | 1820 | 1750 | 40-φ48 | 440 | 1060 | 1820 | 1750 | 40-φ55 |
1800 | 356 | 1150 | 2020 | 1950 | 44-φ48 | 490 | 1150 | 2020 | 1950 | 44-φ55 |
2000 | 406 | 1265 | 2230 | 2160 | 48-φ48 | 540 | 1265 | 2230 | 2160 | 48-φ60 |
